Chuẩn Dali là gì?

Dali là gì?

DALI (Digital Addressable Lighting Interface) là một chuẩn giao tiếp kỹ thuật số dùng trong điều khiển chiếu sáng. Nó cho phép các thiết bị chiếu sáng như driver LED, ballast, dimmer, cảm biến hay relay từ nhiều nhà sản xuất khác nhau có thể kết nối và hoạt động chung trên một hệ thống.

Khác với phương pháp điều khiển truyền thống 0-10V (chỉ giao tiếp một chiều), DALI hỗ trợ giao tiếp hai chiều. Điều này có nghĩa là bộ điều khiển không chỉ gửi lệnh điều chỉnh (như bật/tắt, thay đổi độ sáng) mà còn có thể nhận lại thông tin phản hồi từ thiết bị (ví dụ: trạng thái hoạt động, lỗi, mức sáng hiện tại).

Ban đầu, DALI được phát triển nhằm thay thế và cải tiến so với giao thức DSI của Tridonic. Đến nay, nó đã trở thành một tiêu chuẩn quốc tế được dùng rộng rãi trong các hệ thống chiếu sáng thông minh và tự động hóa tòa nhà, có thể áp dụng cho cả những hệ thống nhỏ đơn giản đến những dự án quy mô lớn, phức tạp.

Tại sao nên chọn DALI?

DALI mang lại nhiều lợi ích cho các bên liên quan như nhà thiết kế, chủ tòa nhà, kỹ thuật viên điện, quản lý cơ sở và cả người sử dụng cuối. Điểm mạnh lớn nhất của DALI là tính tương thích đa hãng, cho phép các thiết bị chiếu sáng từ nhiều nhà sản xuất khác nhau hoạt động đồng bộ trong cùng một hệ thống.

Ở quy mô nhỏ, chẳng hạn một căn phòng hoặc tòa nhà nhỏ, DALI có thể chỉ cần một công tắc duy nhất để điều khiển nhiều đèn LED dùng nguồn điện hỗ trợ DALI. Nhờ vậy, không cần phải đi dây hay lắp mạch điều khiển riêng lẻ cho từng đèn, giúp giảm chi phí và công sức thi công.

Ngoài ra, DALI cho phép gán địa chỉ cho ballast LED, bộ nguồn hay từng nhóm thiết bị. Nhờ đó, hệ thống trở nên linh hoạt, dễ mở rộng, phù hợp với những công trình lớn như văn phòng, trung tâm thương mại, trường học hoặc bất kỳ không gian nào có yêu cầu chiếu sáng đa dạng.

Một số lợi ích khác khi điều khiển đèn LED bằng DALI:

• Quản lý thuận tiện: Người quản lý có thể theo dõi trạng thái hoạt động của từng driver hoặc ballast, nhờ đó nhanh chóng phát hiện sự cố, tiết kiệm thời gian bảo trì và thay thế.

• Chuẩn mở, dễ mở rộng: Vì là tiêu chuẩn quốc tế mở, DALI hỗ trợ tích hợp thiết bị từ nhiều nhà sản xuất khác nhau và dễ dàng nâng cấp khi có công nghệ mới.

• Điều khiển tập trung & linh hoạt: Hệ thống có thể kết nối với bộ điều khiển trung tâm, cài đặt lịch hẹn giờ hoặc tạo các kịch bản chiếu sáng (lighting scenes) theo nhu cầu, giúp tiết kiệm năng lượng và mang lại trải nghiệm tối ưu cho người dùng.

• Lắp đặt đơn giản: DALI chỉ cần hai dây để truyền tín hiệu. Người thi công không phải xác định trước cách bố trí đèn hay đánh dấu dây điều khiển, vì tất cả thiết bị đều dùng chung một cặp dây cho cả đầu vào và đầu ra.

Cách điều khiển hệ thống DALI

Trong hệ thống DALI, vẫn có thể sử dụng bóng đèn và thiết bị chiếu sáng thông thường. Điểm khác biệt nằm ở driver, ballast và module nhận tín hiệu, vì chúng được thiết kế để kết nối với giao tiếp kỹ thuật số hai chiều của DALI. Những thành phần này có thể cấu hình linh hoạt và kết nối với bộ điều khiển trung tâm, từ máy tính xách tay, phần mềm quản lý cho đến bàn điều khiển chiếu sáng chuyên dụng.

DALI cho phép thiết lập các công tắc điều khiển tập trung, có thể vận hành một bóng đèn đơn lẻ hoặc toàn bộ nhóm đèn (zone). Khi một công tắc được kích hoạt, tất cả đèn trong cùng nhóm sẽ đồng thời bật/tắt hoặc thay đổi độ sáng theo lệnh.

Một mạng DALI cơ bản có thể quản lý tối đa 64 ballast hoặc driver LED trong một vòng lặp (loop). Với các công trình lớn, nhiều vòng lặp được kết nối lại với nhau, tạo thành một hệ thống chiếu sáng đồng bộ, có khả năng điều khiển trên phạm vi rộng và phức tạp hơn.

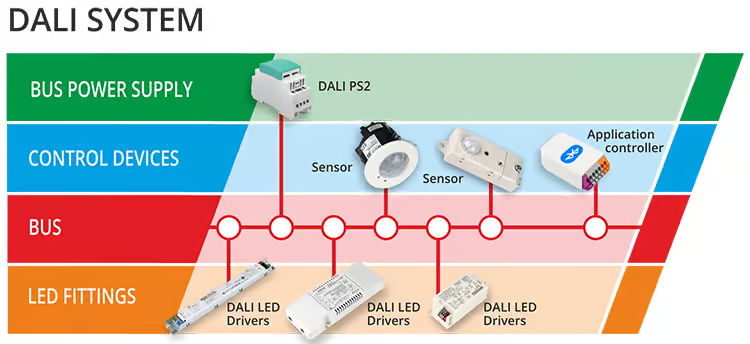

DALI bus là gì?

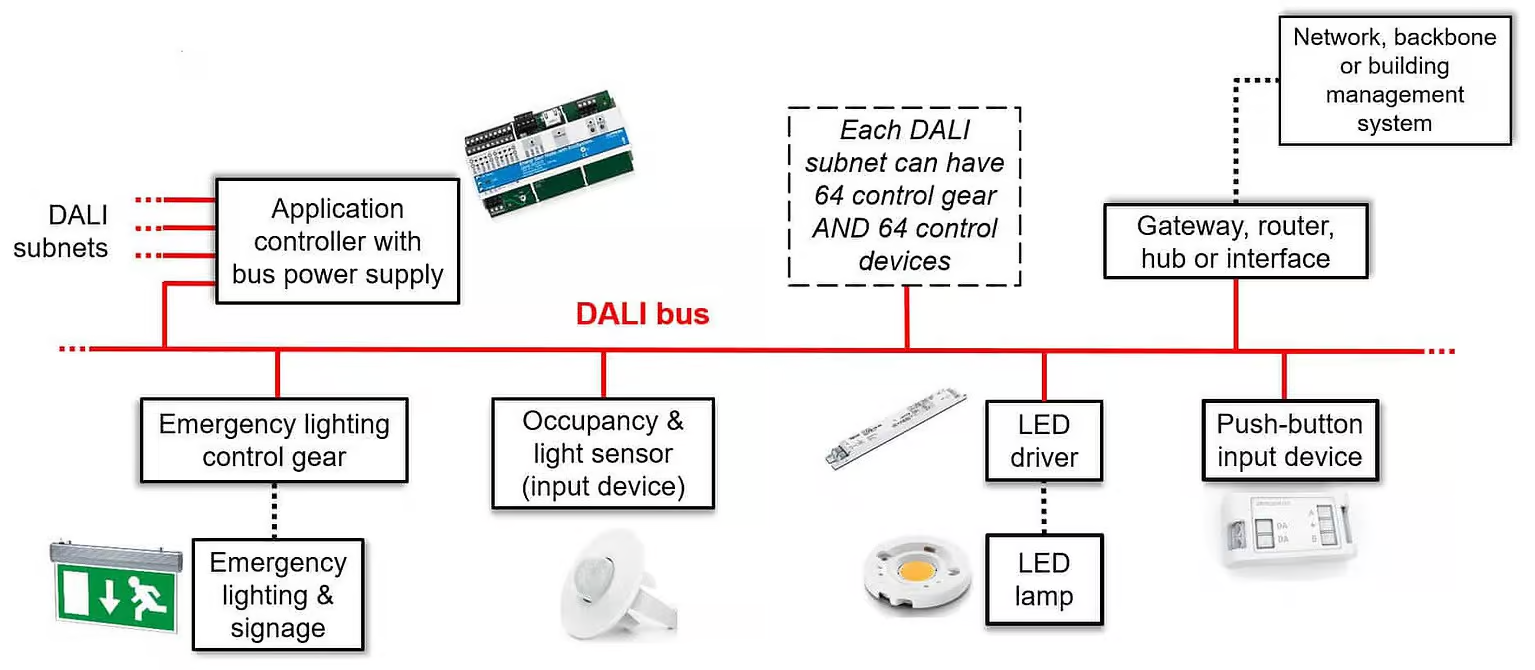

Trong hệ thống DALI, tất cả các thiết bị — từ thiết bị điều khiển, thiết bị phụ trợ cho đến nguồn cấp bus — đều kết nối với nhau thông qua một bus hai dây để trao đổi dữ liệu.

• Thiết bị điều khiển đèn LED (Driver đèn): Đây là phần cứng trực tiếp cấp nguồn và điều chỉnh ánh sáng cho đèn LED.

• Thiết bị phụ (control devices): Bao gồm thiết bị đầu vào như công tắc, bàn điều khiển, cảm biến… cũng như bộ điều khiển ứng dụng (application controller), có nhiệm vụ xử lý tín hiệu đầu vào và gửi lệnh phù hợp đến các driver/ballast.

• Nguồn cấp bus: Đây là thành phần bắt buộc để DALI hoạt động, thường cung cấp khoảng 16V khi không truyền dữ liệu, và có thể thay đổi điện áp khi gửi/nhận lệnh.

Điểm mạnh của DALI là chuẩn mở và tương thích đa hãng: các sản phẩm đã được chứng nhận từ nhiều nhà sản xuất khác nhau đều có thể kết nối và vận hành trên cùng một DALI bus.

Về giới hạn kỹ thuật:

• Mỗi DALI bus có thể quản lý tối đa 64 địa chỉ thiết bị.

• Trong các hệ thống lớn, nhiều bus có thể được kết nối lại, tạo thành một mạng lưới bus để điều khiển chiếu sáng trên quy mô rộng hơn (ví dụ: cả tòa nhà, trung tâm thương mại).

Các đặc điểm chính của DALI

• Đây là một giao thức miễn phí, vì vậy bất kỳ nhà sản xuất nào cũng có thể sử dụng.

• Với DALI-2, các yêu cầu chứng nhận đảm bảo rằng thiết bị từ các công ty khác nhau có thể hoạt động cùng nhau.

• Việc thiết lập rất dễ dàng. Bạn có thể đặt dây nguồn và dây điều khiển cạnh nhau vì chúng không cần được che chắn.

• Hệ thống dây có thể được bố trí theo hình sao (trung tâm và nhánh), hình cây, đường thẳng hoặc kết hợp các kiểu này.

• Vì sử dụng tín hiệu kỹ thuật số thay cho tín hiệu analog, nhiều thiết bị có thể nhận cùng một giá trị điều chỉnh độ sáng, giúp việc làm mờ ánh sáng trở nên ổn định và chính xác.

• Sơ đồ định địa chỉ của hệ thống đảm bảo rằng mỗi thiết bị có thể được điều khiển riêng biệt.

Khả năng tương thích giữa các sản phẩm DALI

Phiên bản đầu tiên của DALI không hoạt động tốt với các hệ thống khác. Nguyên nhân là do đặc tả kỹ thuật quá hẹp. Mỗi khung dữ liệu DALI chỉ có 16 bit: 8 bit cho địa chỉ và 8 bit cho lệnh. Điều này khiến số lượng lệnh có thể gửi bị giới hạn. Ngoài ra, không có cách nào để ngăn các lệnh được gửi đồng thời. Vì vậy, nhiều công ty đã cố gắng cải tiến bằng cách thêm các tính năng, nhưng các tính năng này lại không tương thích với nhau.

Nhờ có DALI-2, vấn đề này đã được khắc phục.

DALI-2 hoàn chỉnh hơn nhiều và có nhiều tính năng hơn so với phiên bản trước. Điều này đồng nghĩa với việc các nhà sản xuất không thể tự ý thay đổi giao thức DALI nữa. Liên minh Giao diện Chiếu sáng Kỹ thuật số (DiiA) sở hữu logo DALI-2 và đã thiết lập các quy định nghiêm ngặt về cách sử dụng. Một trong những quy định quan trọng nhất là: để một thiết bị được gắn logo DALI-2, thiết bị đó phải được chứng nhận đáp ứng đầy đủ các tiêu chuẩn IEC 62386.

Mặc dù DALI-2 cho phép sử dụng chung các thành phần DALI và DALI-2, nhưng không phải mọi chức năng của DALI-2 đều có thể áp dụng cho thiết bị DALI cũ. Tuy nhiên, điều này vẫn cho phép các driver LED DALI — loại phổ biến nhất — hoạt động trong hệ thống DALI-2.

Điều chỉnh độ sáng 0-10V là gì?

Điều chỉnh độ sáng 0-10V là một phương pháp thay đổi độ sáng của nguồn sáng điện bằng cách sử dụng dải điện áp một chiều (DC) từ 0 đến 10 volt. Đây là cách đơn giản nhất để kiểm soát độ sáng của đèn. Phương pháp này cho phép hoạt động mượt mà và có thể điều chỉnh độ sáng xuống mức 10%, 1%, hoặc thậm chí 0.1% so với độ sáng tối đa. Khi điện áp đạt 10 volt, đèn sẽ sáng hết mức. Khi điện áp giảm xuống 0 volt, đèn sẽ ở mức sáng thấp nhất.

Đôi khi, bạn có thể cần thêm một công tắc để tắt đèn hoàn toàn. Hệ thống quản lý chiếu sáng đơn giản này hoạt động tốt với đèn LED, giúp bạn có nhiều lựa chọn ánh sáng và tạo không gian theo ý muốn. Dimmer 0-10V là một giải pháp đáng tin cậy để tạo ánh sáng phù hợp với tâm trạng hoặc nhiệm vụ cụ thể. Bạn cũng có thể tạo ra bầu không khí sang trọng tại các khu vực như quầy bar hoặc khu vực ngồi trong nhà hàng.

So sánh DALI và 0–10V

Cả DALI và 0–10V đều là hệ thống điều khiển chiếu sáng, được sử dụng rộng rãi trong các driver LED và cảm biến. Tuy nhiên, sự tương đồng giữa hai hệ thống chỉ dừng ở việc cùng phục vụ mục tiêu điều khiển đèn; về cơ chế và tính năng, chúng khác biệt rõ rệt:

1. Loại tín hiệu:

• DALI: kỹ thuật số, cho phép giao tiếp hai chiều, điều chỉnh chính xác và ổn định độ sáng.

• 0–10V: analog, giao tiếp một chiều, độ sáng điều chỉnh phụ thuộc vào điện áp đầu vào, dễ bị dao động.

2. Khả năng điều khiển:

• DALI: có thể ra lệnh cụ thể cho từng thiết bị hoặc nhóm thiết bị, tạo cảnh chiếu sáng, thay đổi ánh sáng theo bố cục văn phòng hoặc nhu cầu sử dụng.

• 0–10V: chỉ hỗ trợ các chức năng cơ bản như bật/tắt và điều chỉnh độ sáng.



3. Chuẩn hóa và tương thích đa hãng:

• DALI: tiêu chuẩn mở, bao gồm cả đường cong điều chỉnh độ sáng, nên thiết bị từ nhiều nhà sản xuất có thể hoạt động đồng bộ.

• 0–10V: không chuẩn hóa đường cong điều chỉnh độ sáng, nên kết hợp driver từ nhiều hãng trên cùng kênh có thể dẫn đến kết quả không đồng nhất.



4. Chức năng nâng cao:

• DALI: hỗ trợ thay đổi màu sắc, kiểm tra hệ thống chiếu sáng khẩn cấp, cung cấp phản hồi trạng thái thiết bị, lập kịch bản ánh sáng phức tạp…

• 0–10V: chỉ đáp ứng các nhu cầu chiếu sáng cơ bản, thiếu các chức năng thông minh và phản hồi trạng thái.



 DALI là giải pháp linh hoạt, chính xác và mở rộng hơn 1–10V, đặc biệt phù hợp cho các dự án chiếu sáng thông minh, văn phòng, tòa nhà thương mại hay trung tâm lớn.

Những khác biệt chính giữa DT6 và DT8 trong hệ thống Dali

Các lệnh và tính năng của DT8 chỉ dùng để quản lý màu sắc, trong khi các chức năng của DT6 có thể sử dụng với bất kỳ driver LED nào.

Bạn có thể sử dụng Phần 207, Phần 209 hoặc cả hai cho driver LED có khả năng thay đổi màu sắc. Trong cả hai trường hợp, các Phần 101 và 102 cũng được áp dụng.

Chỉ cần một địa chỉ ngắn DALI là đủ để driver LED DT6 điều chỉnh độ sáng của một chuỗi đèn LED theo đường cong điều chỉnh độ sáng tiêu chuẩn.

Một địa chỉ ngắn DALI có thể điều khiển đầu ra của nhiều driver LED DT8. Điều này cho phép một kênh duy nhất kiểm soát cả nhiệt độ màu và độ sáng của ánh sáng.

Việc sử dụng DT8 giúp giảm số lượng driver cần thiết cho một ứng dụng, rút ngắn chiều dài dây điện trong quá trình lắp đặt, và giảm số lượng địa chỉ DALI cần dùng. Nhờ đó, việc thiết kế và cấu hình hệ thống trở nên dễ dàng hơn.

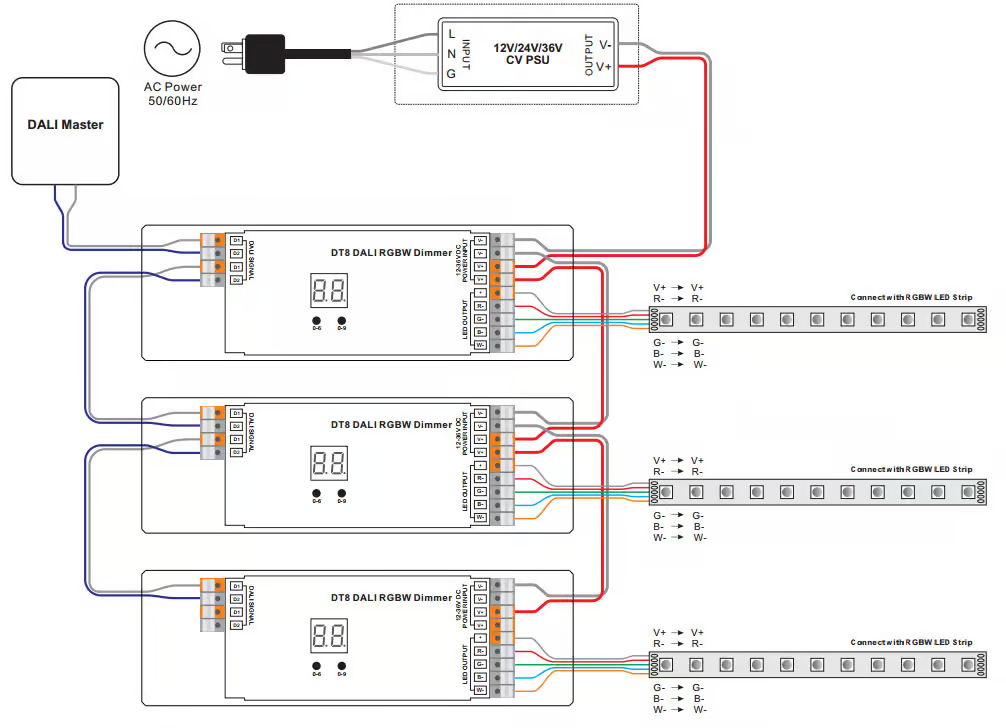

Đấu nối DT8

Hệ thống chiếu sáng DALI được đấu dây như thế nào?

Giải pháp chiếu sáng DALI sử dụng kiến trúc master-slave, trong đó bộ điều khiển đóng vai trò trung tâm thông tin, còn các thiết bị chiếu sáng là thiết bị phụ (slave). Các thiết bị phụ sẽ phản hồi các yêu cầu từ bộ điều khiển hoặc thực hiện các tác vụ đã được lập trình sẵn, chẳng hạn như kiểm tra hoạt động của thiết bị.

Tín hiệu kỹ thuật số được truyền qua dây điều khiển hoặc bus gồm hai dây. Mặc dù dây có thể phân cực dương hoặc âm, hầu hết các thiết bị điều khiển đều có thể hoạt động với cả hai loại. Bạn có thể đấu dây hệ thống DALI bằng cáp tiêu chuẩn năm lõi, mà không cần lớp chống nhiễu đặc biệt.

Vì hệ thống DALI không yêu cầu nhóm dây riêng biệt, bạn có thể kết nối tất cả dây song song với bus. Đây là một điểm khác biệt lớn so với các hệ thống chiếu sáng truyền thống. Các lệnh từ bộ điều khiển đã chứa đầy đủ thông tin cần thiết để bật đèn, nên không cần dùng relay cơ học. Nhờ đó, việc đấu dây cho hệ thống DALI trở nên đơn giản và linh hoạt hơn.

Sau khi hoàn tất đấu dây, bạn có thể cấu hình phần mềm trên bộ điều khiển để vận hành hệ thống. Do tính linh hoạt cao, bạn có thể tạo và sử dụng nhiều tình huống chiếu sáng khác nhau mà không cần thay đổi hệ thống dây vật lý. Các thiết lập ánh sáng cũng rất linh hoạt, cho phép bạn điều chỉnh đường cong và phạm vi độ sáng theo nhu cầu.

Hệ thống chiếu sáng DALI được sử dụng ở đâu?

DALI là một công nghệ chiếu sáng có thể tùy chỉnh và có chi phí thấp. Hầu hết các hệ thống chiếu sáng tập trung sử dụng DALI thường được tìm thấy trong các không gian thương mại lớn. DALI chủ yếu được sử dụng trong các doanh nghiệp và tổ chức. Tuy nhiên, ngày càng có nhiều người bắt đầu sử dụng DALI trong nhà riêng khi họ tìm kiếm giải pháp điều khiển ánh sáng hiệu quả hơn.

Mặc dù bạn có thể thêm hệ thống DALI vào một tòa nhà đã xây dựng sẵn, nhưng DALI hoạt động tốt nhất khi được thiết kế và lắp đặt ngay từ đầu. Lý do là khi triển khai một hệ thống DALI hoàn toàn mới, bạn không cần phải có các mạch điều khiển chiếu sáng riêng biệt. Việc cải tạo hệ thống cũ sẽ khiến việc lắp đặt hệ thống dây đơn giản và hiệu quả của DALI trở nên bất khả thi, vì các mạch điều khiển đã được cố định từ trước.

Ưu điểm của điều chỉnh độ sáng DALI

• Tiêu chuẩn mở: DALI là một tiêu chuẩn mở, đảm bảo các thiết bị từ nhiều nhà sản xuất khác nhau vẫn hoạt động đồng bộ khi kết nối. Bạn cũng có thể thay thế linh kiện hiện tại bằng các phiên bản mới hơn, tốt hơn bất cứ lúc nào.

• Dễ lắp đặt: Với công nghệ dây năm lõi của DALI, bạn không cần chia đèn thành các vùng hay theo dõi từng đường điều khiển riêng biệt. Hệ thống chỉ cần hai dây để cấp và nhận điện.

• Bảng điều khiển trung tâm: Một hệ thống điều khiển chiếu sáng duy nhất có thể được sử dụng đồng thời ở nhiều khu vực. Các tòa nhà thương mại lớn có thể thiết lập cảnh chiếu sáng phù hợp với nhu cầu cao điểm, tổ chức nhiều sự kiện cùng lúc và tiết kiệm năng lượng.

• Theo dõi và báo cáo đáng tin cậy: Vì DALI hỗ trợ giao tiếp hai chiều, bạn luôn có thể nhận được thông tin cập nhật về các thành phần trong mạch. Trạng thái và mức tiêu thụ năng lượng của từng đèn đều có thể được theo dõi.

• Điều khiển linh hoạt theo nhu cầu: Giống như các công nghệ hiện đại khác, bạn có thể tùy chỉnh ánh sáng trong phòng theo đúng nhu cầu. Ví dụ: điều chỉnh độ sáng của bóng đèn ánh sáng ban ngày để kiểm soát lượng ánh sáng tự nhiên vào phòng.

• Dễ dàng thay đổi thiết lập: Sau một thời gian, bạn có thể muốn thay đổi hệ thống chiếu sáng hoặc nâng cấp lên loại cao cấp hơn. Không cần tháo dỡ hay đục trần — phần mềm điều khiển có thể xử lý việc lập trình lại.

Nhược điểm của điều chỉnh độ sáng DALI

• Chi phí ban đầu cao: Một trong những vấn đề chính là chi phí điều khiển ban đầu khá cao, đặc biệt đối với các công trình mới. Tuy nhiên, về lâu dài, bạn sẽ tiết kiệm được chi phí bảo trì so với các hệ thống chiếu sáng khác.

• Yêu cầu bảo trì định kỳ: Để hệ thống DALI hoạt động hiệu quả, bạn cần xây dựng cơ sở dữ liệu liên kết địa chỉ LED với bộ điều khiển phù hợp. Việc duy trì và cập nhật hệ thống là cần thiết để đảm bảo hiệu suất tối ưu.

• Không thể tự lắp đặt: Mặc dù về lý thuyết DALI có vẻ đơn giản, nhưng bạn không thể tự lắp đặt. Do thiết kế, thi công và lập trình hệ thống khá phức tạp, bạn sẽ cần đến chuyên gia có kinh nghiệm.


Vậy có nên sử dụng điều khiển chiếu sáng với Dali?

Nếu bạn đang tìm kiếm một giải pháp chiếu sáng thông minh, linh hoạt, dễ mở rộng và có khả năng quản lý tập trung, thì DALI là lựa chọn đáng đầu tư. Với khả năng tương thích đa hãng, giao tiếp hai chiều, thiết lập cảnh chiếu sáng và theo dõi trạng thái thiết bị, DALI không chỉ phù hợp cho các công trình thương mại lớn mà còn ngày càng được ứng dụng trong nhà ở hiện đại. Mặc dù chi phí ban đầu có thể cao hơn, nhưng hiệu quả vận hành và tiết kiệm lâu dài khiến hệ thống DALI trở thành một giải pháp chiếu sáng bền vững và đáng tin cậy.
